彈簧定制參數計算
發布時間:2017-03-31 點擊量:4085
記得剛?cè)胄械臅r候,師傅教的彈簧定制的計算,糊里糊涂搞了好幾個月也沒弄清楚,不知道那玩意倒底怎么個算法。有一次進到一家新的公司,問里面的同事,他就講了個預壓取
10%,其它的,他也不說了。技術行業的人大多如此,就算你誠心請教,他也不見得會告訴你。
還是得另一同事指點,后來才明白彈簧的選用和算法。
模具中,頂針板彈簧是用得最多的彈簧,當然還有行位限位彈簧,斜彈上面的彈簧等。那么,在選用彈簧時該如何計算其長度,又該如何選用呢?
那我們首先來看一下彈簧的選用。

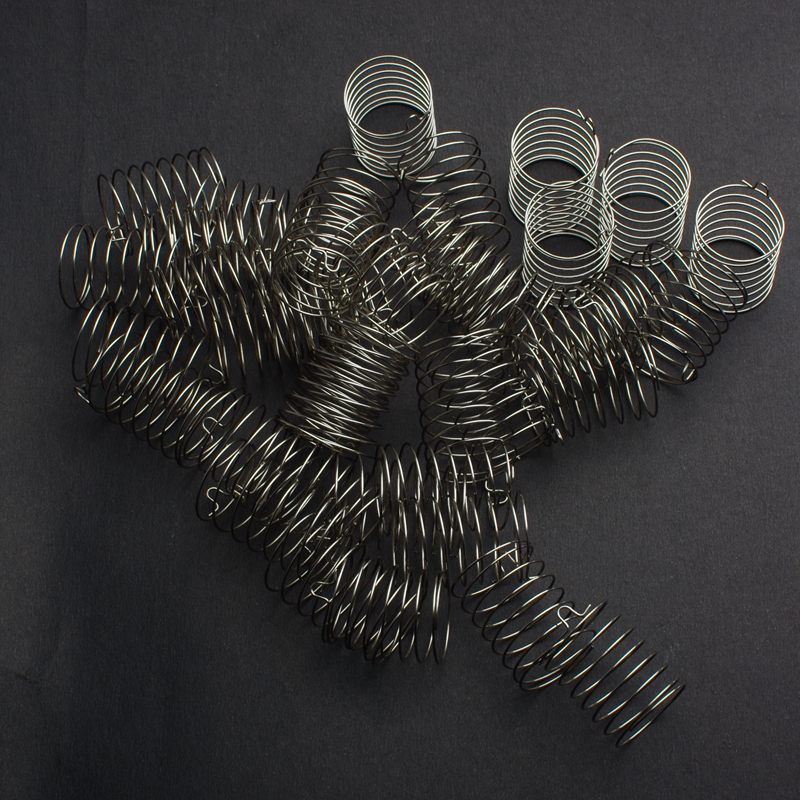

根據其外形分類,彈簧主要分為圓線螺旋彈簧和扁線螺旋彈簧。
圓線螺旋彈簧,其截面形狀為圓形,扁線螺旋彈簧其截面形狀為方形,模具中用得最多的是扁線螺旋彈簧,在設計時,需要考慮彈簧的安裝空間,載荷,和彈簧的使用壽命等。
根據顏色分類:常用的彈簧顏色分為黃色,藍色,紅色,這幾種是用得較多的。而橙色,白色,淺藍色,綠色,棕色用得相對較少。彈簧顏色不同,其載荷就不同。
黃色 輕小載荷
藍色 輕載荷
紅色 中載荷
綠色 重載荷
棕色 超重載荷
我們就以藍彈為例來講解一下彈簧的參數計算。
壓縮比=(行程+預壓量)/彈簧長度
由這個公式中我們常使用的數據如下:
壓縮比:藍彈的壓縮比為32%~40%,意思是最大壓縮比只能取40%。這個數值我們就在這個范圍內確定。超過極限壓縮比,彈簧容易損壞,失效。
行程:指滑塊或頂針板的活動距離。這個值也是可以定下來的。
預壓量,一般取彈簧總長的10%。不過這個也不是那么絕對的,我們很多時候使用的取值范圍為5-20mm之間。
知道了這三個數據,彈簧的長度就可以計算了。
假設模具的頂出行程為:40mm
那么我們該用多長的彈簧呢?
彈簧長度=(行程+預壓量)/壓縮比=(40+10)/0.35≈140mm
但是,我們對照標準件上可以看到,是沒有140的彈簧的,只有125和150兩種長度規格。那么,這時候該怎么辦呢?
沒有的話,我們就適當?shù)恼{(diào)整一下壓縮比。140mm跟150最近,如果在空間允許的情況下,我們可以選擇150mm的。不允許的話就兩種方法,要么做小,要么就自已切。要多長就切多長。一般來說,頂針板彈簧很少去切。買個標準的,又漂亮,又省事,多好。
如果我們選擇150mm的彈簧定制,那這個該調整到多少呢?
150mm,預壓量我們?nèi)〉?/span>15mm。
壓縮比=(40+15)/150≈0.36。當然0.36在32%~40%之間,這個完全可以。
